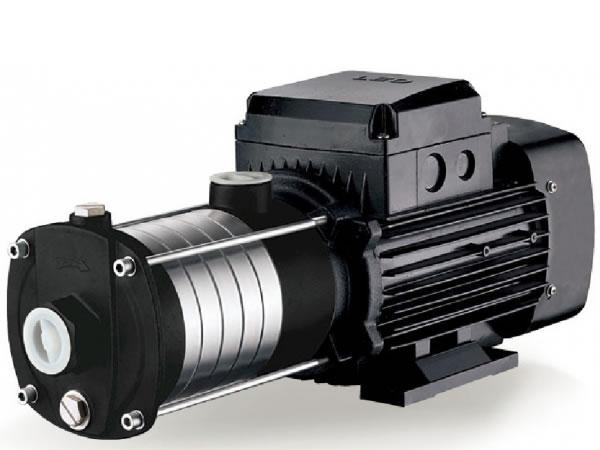

Горизонтальные многоступенчатые центробежные насосы из нержавеющей стали ECH10
Назначение
- Применяются при подаче воды для домашних хозяйств, садов, теплиц, птицеводства, рыбоводства, в промышленности и добывающей отрасли, при водоснабжении и водоотведении предприятий и высотных зданий, в системах централизованного отопления и кондиционирования и т.п.
Насос
- Вал из стали AISI 304.
- Макс. температура перекачиваемой жидкости: +85°C.
- Высота над уровнем моря: до 1000 м.
- Макс. высота всасывания: 8 м.
- Макс. входное давление: ограничено макс. рабочим давлением.
Мотор
- Мотор с медной обмоткой.
- Однофазный мотор со встроенным тепловым реле.
- Класс нагревостойкости: F.
- Степень защиты: IP44.
- Макс. температура окружающей среды: +40°C.
| Модель | Мощность | Q(m³/h) | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | |
| KW | HP | Q(l/min) | 0 | 17 | 33 | 50 | 67 | 83 | 100 | 117 | 133 | 150 | 167 | 183 | 200 | |
| 0.75 | 1 | H(m) | 10.1 | 10 | 9.8 | 9.7 | 9.6 | 9.4 | 9.1 | 8.7 | 8.2 | 7.7 | 6.8 | 5.8 | 4.8 | |
| 19.5 | 19.3 | 19 | 18.9 | 18.7 | 18.4 | 17.9 | 17.1 | 16.3 | 15.3 | 14 | 12.5 | 10.6 | ||||
| 1.1 | 1.5 | 29.3 | 28.9 | 28.6 | 28.5 | 28.3 | 27.7 | 27.1 | 26.3 | 24.9 | 23.4 | 21.4 | 19.3 | 16.9 | ||
| 1.5 | 2 | 40 | 40 | 39.6 | 39.7 | 39.8 | 39.2 | 38.6 | 37.6 | 35.9 | 33.9 | 31.2 | 28.2 | 24.6 | ||
| 2.2 | 3 | 49.9 | 49.6 | 49.2 | 48.9 | 49.1 | 48.6 | 47.8 | 46.4 | 44.4 | 42.2 | 39.5 | 35.9 | 31.1 | ||
| № | Часть | Материал |
| 1 | Поддон | Q235 |
| 2 | Опора | Чугун/AISI 304 |
| 3 | Статор | |
| 4 | Клеммная коробка | ABS |
| 5 | Подшипник | |
| 6 | Ротор | |
| 7 | Задняя крышка | ZL 102 |
| 8 | Вентилятор | PP |
| 9 | Кожух вентилятора | 08F |
| 10 | Уплотнительная втулка | Углепластик/керамика |
| 11 | Диффузор | AISI 304 |
| 12 | Защитная втулка вала | AISI 304 |
| 13 | Крыльчатка | AISI 304 |
| 14 | Корпус насоса | Чугун/AISI 304 |
Предназначены для передачи чистой воды или других жидкостей со сходными физическими и химическими свойствами. Могут использоваться для подъема воды из скважины, полива дождеванием, повышения давления воды в водопроводных системах, различных вспомогательных сооружениях.
