Скважинные струйные насосы AJDm (4H)

 Скважинные струйные насосы AJDm (4H)

Назначение
- Скважинные струйные насосы используются для перекачивания чистой воды или другой жидкости с подобными воде физическими и химическими свойствами.
-Скважинные струйные насосы применяются для поднятия воды из колодца, для полива сада, для увеличения потока напора воды и в качестве вспомогательного оборудования.

Характеристики:
- Корпус и основание из чугуна со специальным антикоррозионным покрытием
- Рабочее колесо из нержавеющей стали.
- Вал из стали AISI 304.
- Максимальная температура жидкости: +40℃.
- Максимальная высота всасывания: +40м.

Характеристики двигателя:
- Подшипник C&U.
- - Двигатель с медной обмоткой.
-Встроенный тепловой предохранитель для однофазного двигателя .
- Класс изоляции: F.
- Степень защиты: IPX4.
- Максимальная температура окружающей среды: +40℃.

Технические параметры
Модель Мощность HS (m) Q(l/min) 0 2 4 6 8 10 12 14 16 18 20 22 24 26 28 30 32 34
KW HP
AJDm55/4H 0.55 0.75 15 H (M) 39 35 33 29 27 25 23 21 19 17 15 14 13 ˗ ˗ ˗ ˗ ˗
AJDm75/4H 0.75 1 50 46 43 40 37 34 32 30 28 26 24 22 20 19 18 17 ˗ ˗
AJDm110/4H 1.1 1.5 75 70 66 62 58 55 52 49 47 45 43 41 39 37 35 33 31 29
AJDm55/4H 0.55 0.75 20 32 28 25 23 21 19 17 15 13 ˗ ˗ ˗ ˗ ˗ ˗ ˗ ˗ ˗
AJDm75/4H 0.75 1 42 39 36 33 30 27 25 23 21 20 18 17 ˗ ˗ ˗ ˗ ˗ ˗
AJDm110/4H 1.1 1.5 67 62 58 54 51 48 45 43 41 39 37 35 33 31 29 27 ˗ ˗
AJDm55/4H 0.55 0.75 25 25 21 18 16 14 12 ˗ ˗ ˗ ˗ ˗ ˗ ˗ ˗ ˗ ˗ ˗ ˗
AJDm75/4H 0.75 1 35 32 29 26 23 21 19 ˗ ˗ ˗ ˗ ˗ ˗ ˗ ˗ ˗ ˗ ˗
AJDm110/4H 1.1 1.5 59 54 50 47 44 41 38 36 34 32 30 28 ˗ ˗ ˗ ˗ ˗ ˗
AJDm55/4H 0.55 0.75 30 18 15 12 ˗ ˗ ˗ ˗ ˗ ˗ ˗ ˗ ˗ ˗ ˗ ˗ ˗ ˗ ˗
AJDm75/4H 0.75 1 28 25 22 19 17 ˗ ˗ ˗ ˗ ˗ ˗ ˗ ˗ ˗ ˗ ˗ ˗ ˗
AJDm110/4H 1.1 1.5 51 47 43 40 37 34 32 30 28 ˗ ˗ ˗ ˗ ˗ ˗ ˗ ˗ ˗
AJDm75/4H 0.75 1 35 21 18 16 ˗ ˗ ˗ ˗ ˗ ˗ ˗ ˗ ˗ ˗ ˗ ˗ ˗ ˗ ˗
AJDm110/4H 1.1 1.5 44 40 36 33 30 27 ˗ ˗ ˗ ˗ ˗ ˗ ˗ ˗ ˗ ˗ ˗ ˗
AJDm110/4H 1.1 1.5 40 37 33 30 27 ˗ ˗ ˗ ˗ ˗ ˗ ˗ ˗ ˗ ˗ ˗ ˗ ˗ ˗
Кривая гидравлической характеристики

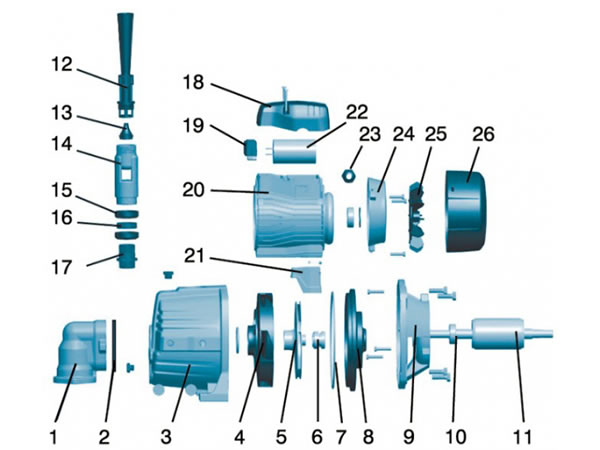

Таблица материалов
Часть Материал Часть Материал
1 Отвод HT 200 14 Эжектор HT 200
2 Уплотняющая прокладка NBR 15 Уплотнительная манжета NBR
3 Корпус насоса HT 200 16 Медная оболочка л.с.b59-1
4 Диффузор PPO 17 Медная втулка л.с.b59-1
5 Крыльчатка AISI 304 18 Клеммная коробка ABS
6 Узел уплотнения Углепластик/керамика 19 Клеммная колодка PC
7 Уплотнительное кольцо NBR 20 Статор
8 Опорная крышка AISI 304/HT 200 21 Кронштейн мотора PA6
9 Опора ZL 102 22 Конденсатор
10 Подшипник
23 Фиксатор кабеля
11 Ротор
24 Задняя крышка ZL 102
12 Трубка Вентури PPO 25 Вентилятор PP
13 Сопло PPO 26 Кожух вентилятора PP

Предназначены для передачи чистой воды или других жидкостей со сходными физическими и химическими свойствами. Могут использоваться для подъема воды из скважины, полива дождеванием, повышения давления воды в водопроводных системах, различных вспомогательных сооружениях.
