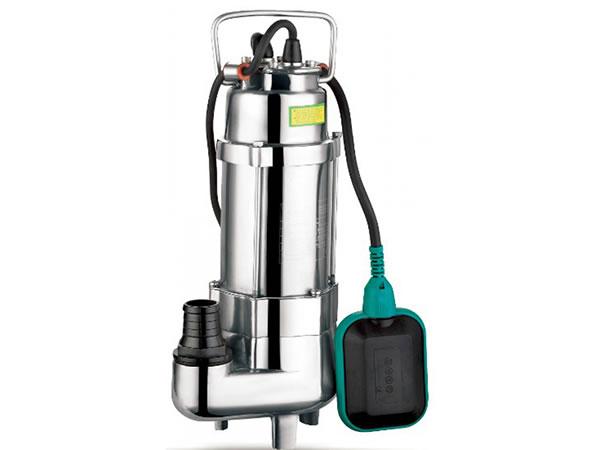

Погружные насосы фановой системы из нержавеющей стали XSP-S 0.33л.с.

 Погружные насосы фановой системы из нержавеющей стали XSP-S 0.33л.с.

Назначение
- Отвод сточных вод на фабриках, строительных площадках и коммерческих площадях.
- Дренажные станции в жилых районах.
- Муниципальные проекты.
- Вне города могут применяться в полевом орошении и на месторождениях метана.

Насос
- Макс. глубина погружения: 5 м.
- Макс. температура перекачиваемой жидкости: +40°C.
- Уровень PH перекачиваемой жидкости: 4-10.
- Кинематическая вязкость: 7x10-7 ~ 23x10-6 м2/с.
- Макс. плотность перекачиваемой жидкости: 1.2x103 кг/м3.

Мотор
- Медная обмотка.
- Встроенное тепловое реле.
- Сварной вал из нержавеющей стали.
- Класс нагревостойкости: B.
- Степень защиты: IP68.

Технические параметры
Модель Мощность Диаметр штуцера (мм) Напряжение (В/Гц) Макс. подача (л/мин) Макс. напор (м) Макс. диаметр частиц (мм) Вес в упаковке (кг) Размер в упаковке (мм) Кол-во(шт/20 фут.)
кВт л.с.

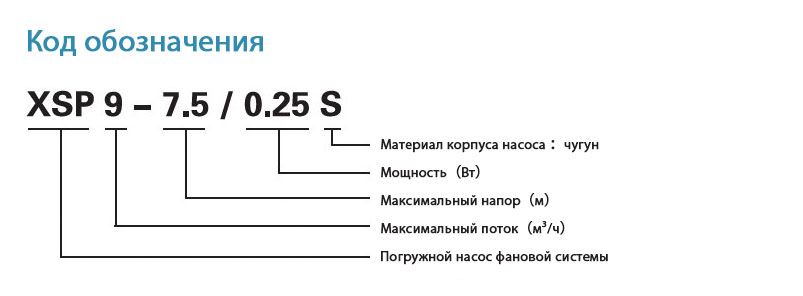

XSP9-7.5/0.25S 0.25 0.33 40,32,25 220/50 150 7.5 15 10.5 185x180x360 2110

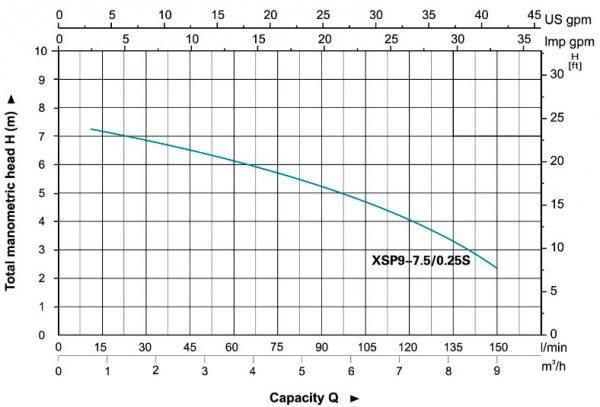

Кривая гидравлической характеристики

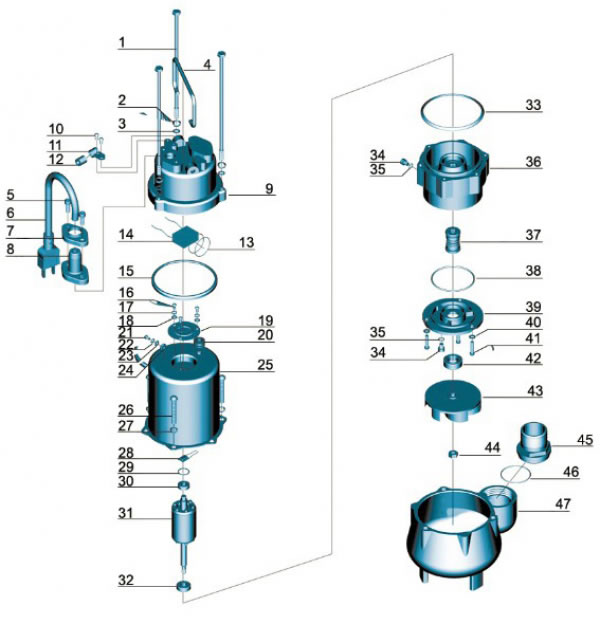

Таблица материалов
Часть Материал Часть Материал
1 Болт Нерж. сталь 25 Статор
2 Натяжная шайба Нерж. сталь 26 Винт Нерж. сталь
3 Шайба Нерж. сталь 27 Натяжная шайба Нерж. сталь
4 Ручка Нерж. сталь 28 Тепловое реле
5 Винт Нерж. сталь 29 Волнистая шайба 65Mn
6 Шнур питания
30 Шариковый подшипник
7 Фланец Нерж. сталь 31 Ротор
8 Изоляция шнура CR 32 Шариковый подшипник
9 Крышка конденсатора Нерж. сталь 33 Резиновая шайба FKM
10 Винт Нерж. сталь 34 Винт Нерж. сталь
11 Прижим шнура Нерж. сталь 35 Уплотнительное кольцо FKM
12 Изоляция FKM 36 Соединительный блок Нерж. сталь
13 Уплотнительное кольцо NBR 37 Уплотнительная втулка Углепластик/керамика
14 Конденсатор
38 Уплотнительное кольцо FKM
15 Резиновая шайба FKM 39 Крышка масляной камеры Нерж. сталь
16 Винт Сталь 40 Шайба Нерж. сталь
17 Натяжная шайба 65Mn 41 Винт Нерж. сталь
18 Шайба Сталь 42 Сальник
19 Прижимная пластина Сталь 43 Крыльчатка Нерж. сталь
20 Фиксатор кабеля NBR 44 Гайка Нерж. сталь
21 Винт CuZn40 45 Штуцер ABS
22 Натяжная шайба 65Mn 46 Уплотнительное кольцо FKM
23 Шайба CuZn40 47 Корпус насоса Нерж. сталь
24 Гайка Нерж. сталь


Предназначены для передачи чистой воды или других жидкостей со сходными физическими и химическими свойствами. Могут использоваться для подъема воды из скважины, полива дождеванием, повышения давления воды в водопроводных системах, различных вспомогательных сооружениях.
