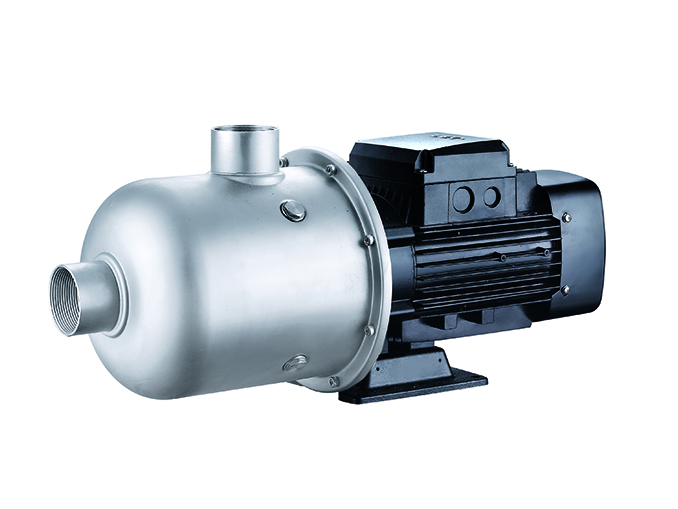

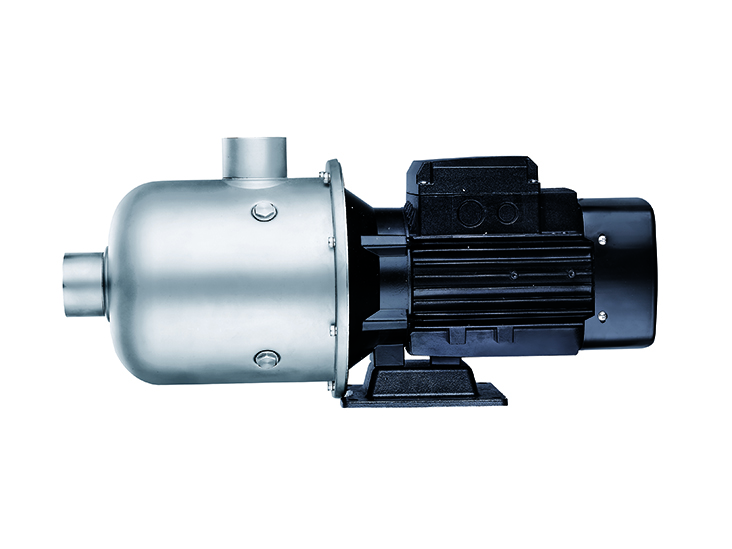

Горизонтальные центробежные насосы из нержавеющей стали EDH
Назначение
Горизонтальные центробежные насосы из нержавеющей стали EDH применяются для подачи воды в домашнем хозяйстве, в качестве вспомогательного оборудования, для нагнетания воды в трубопроводе, для полива в саду и в теплицах для выращивания овощей, в сфере разведения рыб и в птицеводстве, в производстве и в шахтах, а также для водоснабжения и отвода воды в высотных зданиях, в центральных кондиционерах и в системах центрального отопления.
Характеристики насоса
- Вал из стали AISI 304.
- Максимальная температура жидкости: +85℃
- Высота: до 1000м
- Максимальная высота всасывания: 8м
- Максимальное давление на входе: ограничено максимальным рабочим давлением.
Характеристики двигателя
- Двигатель с медной обмоткой
- Однофазный двигатель со встроенным тепловым предохранителем
- Класс изоляции: F
- Степень защиты: IP44
- Максимальная температура окружающей среды: +40℃
Технические параметры горизонтального центробежного насоса из нержавеющей стали EDH2
| Модель |
Мощность |
Q(м³/ч) |
0 |
0.5 |
1 |
1.5 |
2 |
2.5 |
3 |
3.5 |
4 |
|
| Однофазный |
Трехфазный |
кВт |
Л.с. |
Q(л/мин) |
0 |
8.3 |
16.7 |
25 |
33.3 |
41.7 |
50 |
58.3 |
66.7 |
|
| EDHm2-20 |
EDH2-20 |
0.37 |
0.5 |
H(m) |
17.5 |
16.7 |
16.2 |
15 |
14 |
12 |
10.6 |
8.5 |
6.5 |
|
| EDHm2-30 |
EDH2-30 |
0.37 |
0.5 |
27.5 |
26.6 |
25.6 |
23.8 |
21.3 |
19.2 |
16.1 |
12.5 |
7.2 |
|
| EDHm2-40 |
EDH2-40 |
0.55 |
0.75 |
37 |
36.2 |
35.4 |
33.2 |
30.7 |
27.6 |
22.9 |
18.4 |
12.6 |
|
| EDHm2-50 |
EDH2-50 |
0.55 |
0.75 |
48 |
44 |
42.1 |
39.5 |
35.9 |
30.8 |
25.7 |
19.6 |
13.5 |
|
| EDHm2-60 |
EDH2-60 |
0.75 |
1 |
52 |
50.8 |
49.2 |
45.6 |
41.5 |
36.2 |
30.4 |
23.4 |
14.3
|
|

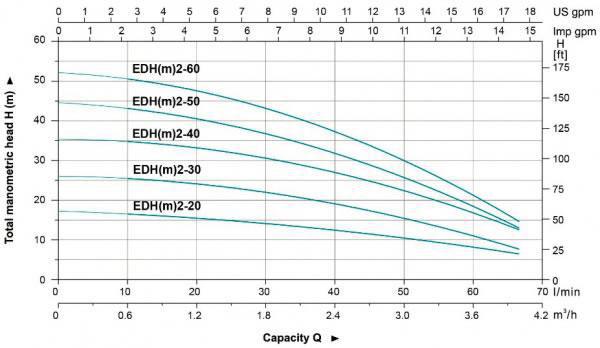

Кривая пропускной способности горизонтальных центробежных насосов из нержавеющей стали EDH2
Технические параметры горизонтального центробежного насоса из нержавеющей стали EDH4
| Модель |
Мощность |
Q(м³/ч) |
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
| Однофазный |
Трехфазный |
кВт |
Л.с. |
Q(л/мин) |
0 |
17 |
33 |
50 |
67 |
83 |
100 |
117 |
|
| EDHm4-20 |
EDH4-20 |
0.55 |
0.75 |
H(m) |
19 |
18.3 |
17.2 |
16.1 |
14.3 |
11.3 |
6.3 |
2.3 |
|
| EDHm4-30 |
EDH4-30 |
0.55 |
0.75 |
28.3 |
27.7 |
26.4 |
24.6 |
22.1 |
18.8 |
13.5 |
7.3 |
|
| EDHm4-40 |
EDH4-40 |
0.7 |
1 |
39.2 |
36.1 |
35.2 |
32.9 |
39.9 |
24.7 |
18.6 |
9.2 |
|
| EDHm4-50 |
EDH4-50 |
1.1 |
1.5 |
48.7 |
46.5 |
45 |
42.5 |
37 |
31.8 |
21.8 |
10 |
|
| EDHm4-60 |
EDH4-60 |
1.1 |
1.5 |
59 |
55.5 |
53 |
47 |
42.5 |
35 |
23 |
12
|
|
Кривая пропускной способности горизонтальных центробежных насосов из нержавеющей стали EDH10
Технические параметры
| Модель |
Мощность |
Q(м³/ч) |
0 |
2 |
4 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
|
| Однофазный |
кВт |
Л.с. |
Q(л/мин) |
0 |
33 |
67 |
100 |
117 |
133 |
150 |
167 |
183 |
200 |
217 |
233 |
|
| EDH(m)10-10 |
0.75 |
1 |
H(m) |
9.4 |
9.6 |
9.5 |
9.1 |
8.7 |
8.3 |
7.8 |
7.1 |
6.4 |
5.4 |
4.4 |
3.1 |
|
| EDH(m)10-20 |
19.2 |
18.8 |
18.7 |
17.9 |
17.1 |
16.3 |
15.3 |
13.9 |
12.4 |
10.7 |
8.4 |
6.2 |
|
| EDH(m)10-30 |
1.1 |
1.5 |
28.5 |
28.7 |
28.7 |
27.5 |
26.5 |
25.2 |
23.6 |
21.7 |
19.3 |
17 |
14 |
10 |
|
| EDH(m)10-40 |
1.5 |
2 |
37 |
39.9 |
40.1 |
38.7 |
37.2 |
35.9 |
33.9 |
31.6 |
28.7 |
24.9 |
19.7 |
15.9 |
|
| EDH(m)10-50 |
2.2 |
3 |
48.3 |
48.8 |
49.3 |
47.2 |
45.4 |
43.6 |
41 |
38.2 |
34.2 |
30 |
24.5 |
18
|
|

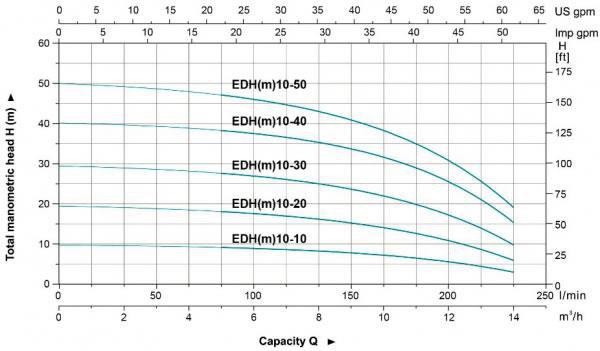

Кривая гидравлической характеристики
Технические параметры горизонтального центробежного насоса из нержавеющей стали EDG15
| Модель |
Мощность |
Q(м³/ч) |
0 |
3 |
6 |
9 |
11 |
13 |
15 |
17 |
19 |
22 |
25 |
28 |
|
| Однофазный |
кВт |
Л.с. |
Q(л/мин) |
0 |
50 |
100 |
150 |
183 |
217 |
250 |
283 |
317 |
367 |
417 |
467 |
|
| EDH(m)15-10 |
1.1 |
1.5 |
H(m) |
13.6 |
12.7 |
12.5 |
11.6 |
11 |
10.4 |
9.7 |
9.1 |
8.5 |
7.7 |
5.9 |
4.8 |
|
| EDH(m)15-20 |
2.2 |
3 |
28 |
27.3 |
26.4 |
25.4 |
24.5 |
23.4 |
22.2 |
21.1 |
19.7 |
17.4 |
15 |
12 |
|
| EDH15-30 |
3 |
4 |
41.6 |
40.6 |
39.7 |
38.4 |
37.2 |
35.8 |
34.1 |
32.3 |
30.2 |
26.6 |
22.8 |
18.8
|
|

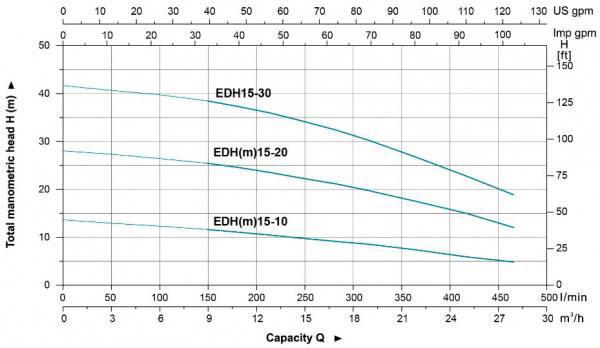

Кривая пропускной способности горизонтальных центробежных насосов из нержавеющей стали
Технические параметры горизонтального центробежного насоса из нержавеющей стали EDH20
| Модель |
Мощность |
Q(м³/ч) |
0 |
3 |
6 |
9 |
12 |
15 |
18 |
20 |
22 |
25 |
28 |
31 |
|
| Однофазный |
кВт |
Л.с. |
Q(л/мин) |
0 |
50 |
100 |
150 |
200 |
250 |
300 |
333 |
367 |
417 |
467 |
517 |
|
| EDH(m)20-10 |
1.1 |
1.5 |
H(m) |
14.1 |
13.5 |
13.1 |
12.6 |
11.9 |
11.2 |
10.2 |
9.8 |
8.7 |
8 |
6.8 |
5.2 |
|
| EDH(m)20-20 |
2.2 |
3 |
28.1 |
28 |
27.2 |
26.5 |
25.7 |
24.5 |
23.1 |
22 |
20.8 |
18.5 |
15.9 |
13.2 |
|
| EDH20-30 |
4 |
5.5 |
42.6 |
42.2 |
41.5 |
41.2 |
40.3 |
38.9 |
36.9 |
35.3 |
33.2 |
30.1 |
26.3 |
22
|
|
Кривая пропускной способности горизонтальных центробежных насосов из нержавеющей стали EDH20

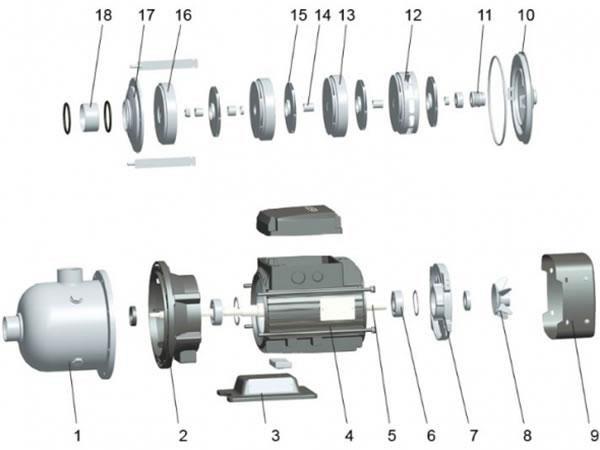

Таблица материалов
| No. |
Деталь |
Материал |
| 1 |
Корпус насоса |
AISI 304/AISI 316 |
| 2 |
Крепление |
ZL 102 |
| 3 |
Основание |
Чугун |
| 4 |
Статор |
|
| 5 |
Ротор |
|
| 6 |
Подшипник |
|
| 7 |
Задняя крышка |
ZL 102 |
| 8 |
Вентилятор |
PP |
| 9 |
Кожух вентилятора |
08F |
| 10 |
Крышка |
AISI 304 |
| 11 |
Торцевое уплотнение |
Карбон/Керамика |
| 12 |
Диффузор3 |
AISI 304 |
| 13 |
Диффузор2 |
AISI 304 |
| 14 |
Втулка |
AISI 304 |
| 15 |
Рабочее колесо |
AISI 304 |
| 16 |
Промежуточный вкладыш |
AISI 304 |
| 17 |
Прижимная пластинка |
AISI 304 |
| 18 |
Диффузор |
AISI 304 |
LEO – это зарегистрированная на бирже компания (торговый код 002131), одно из лидирующих предприятий по производству высококачественных насосов. Наша компания изготовила миллионы насосов, которые используются в более чем 140 странах по всему миру. Наши водяные насосы из нержавеющей стали отвечают всем основным требованиям, предъявляемым к промышленным насосным установкам.
