Погружные насосы QDX

Погружные насосы QDX

Назначение
- ирригация и дренаж в небольших электрифицированных системах
- выкачивание воды из скважин в городских условиях, полевая ирригация и дренаж, водоснабжение садов и домохозяйств
- отвод стоков промышленных объектов, водоснабжение и водоотвод стройплощадок и животноводческих хозяйств

Основные характеристики
- Медная обмотка
- Встроенное тепловое защитное устройство
- Сварной вал из нержавеющей стали
- Класс изоляции: B
- Степень защиты: IP68

Насос
- Чугунный корпус насоса с специальной антикоррозийной обработкой
- Максимальная глубина погружения: 5м.
- Максимальная температура жидкости: +40℃
- Уровень pH жидкости: 6.5-8

Код обозначения
Технические параметры погружных насосов QDX1.5, 3, 10, 15, 6:
Модель Q(м³/ч) 0 1.5 3 4.5 6 7.5 9 10.5 12 13.5 15 16.5 18 19.5 21 22.5 24
Q(л/мин) 0 25 50 75 100 120 150 175 200 225 250 275 300 325 350 375 400
QDX1.5-15-0.37A H (м) 16 15.6 14.2 11.8 8 3.9 ˗ ˗ ˗ ˗ ˗ ˗ ˗ ˗ ˗ ˗ ˗
QDX3-18-0.55A 19.2 19.2 18.5 17.5 15.5 13.2 10 7 3.7 ˗ ˗ ˗ ˗ ˗ ˗ ˗ ˗
QDX10-10-0.55A 15.3 15.2 15 14.8 14.4 13.5 12.5 11.3 10 8.5 6.3 3.8 ˗ ˗ ˗ ˗ ˗
QDX15-7-0.55A 8.6 8.5 8.4 8.3 8.2 8 7.8 7.6 7.4 7.2 6.8 6.3 5.8 5.2 4.5 3.8 3
QDX1.5-32-0.75A 32.5 31.5 28.5 24.5 20 15.5 8.5 1 ˗ ˗ ˗ ˗ ˗ ˗ ˗ ˗ ˗
QDX6-18-0.75A 19.5 19.2 19 18.6 18 16.2 16.2 14.7 12.8 11 8.6 4.2 ˗ ˗ ˗ ˗ ˗
QDX10-16-0.75A
19.5 19.2 19 18.6 18 16.2 16.2 14.7 12.8 11 8.6 4.2 ˗



Кривая пропускной способности
Кривая пропускной способности
Технические параметры погружных насосов QDX15, 25, 10, 40:
Модель Q(м³/ч) 0 1.5 3 4.5 6 7.5 9 10.5 12 13.5 15 16.5 18 19.5 21 22.5 24 25.5 27 28.5 30 31.5
Q(л/мин) 0 25 50 75 100 120 150 175 200 225 250 275 300 325 350 375 400 425 450 475 500 525
QDX15-10-0.75A H (м) 11 10.9 10.8 10.7 10.6 10.5 10.4 10.3 10.2 10.1 10 9.6 9.2 8.5 7.6 6.5 5.6 4.7 3.8 2.7 ˗ ˗
QDX25-6-0.75A 9.3 9.2 9.1 9 8.9 8.7 8.5 8.3 8 7.7 7.5 7.2 6.8 6.6 6.4 6.2 6 5.8 4.8 4 2.6 1.5
QDX10-18-1.1A 25.8 25.5 25 24.6 24 22.8 21.2 18.5 16 13.2 9 4 ˗ ˗ ˗ ˗ ˗ ˗ ˗ ˗ ˗ ˗
QDX15-14-1.1A 15 14.9 14.8 14.7 14.6 14.5 14.3 14.2 14 13.9 13.8 13.2 12.5 11.5 10.6 9.5 8 6.7 5.5 4.4 3.1 ˗
QDX40-5.5-1.1A 6.1 6.2 6.3 6.4 6.5 6.5 6.7 6.8 6.7 6.7 6.65 6.6 6.6

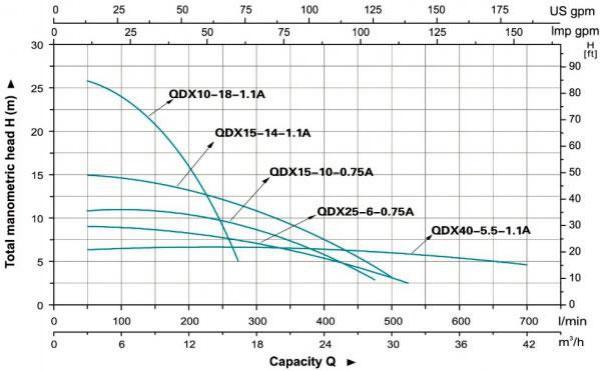

Кривая пропускной способности
Кривая гидравлической характеристики
Таблица материалов погружных насосов QDX1.5, 3, 10, 15, 6:
No. Деталь Материал
1 Ручка PP
2 Шнур питания
3 Верхняя крышка HT200
4 Изоляция
5 Конденсатор
6 Уплотнительное кольцо NBR
7 Верхняя крышка HT200
8 Подшипник
9 Ротор
10 Статор
11 Винт впрыска масла
12 Торцевое уплотнение Углепластик/керамика
13 Уплотнительное кольцо NBR
14 Кожух гидроцилиндра HT200
15 Сальник
16 Уплотнительное кольцо NBR
17 Рабочее колесо PPO ZL 102
18 Корпус насоса HT200
19 Сетка фильтра Нержавеющая сталь
20 Штуцер PP
Таблица материалов
